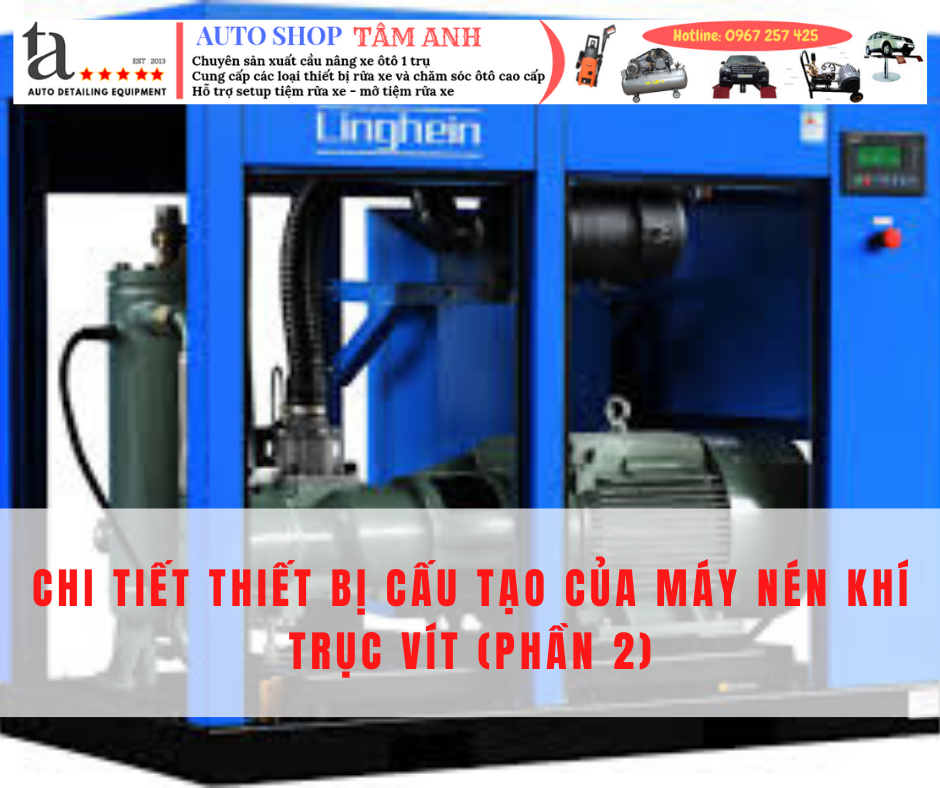

Thiết bị máy bơm hơi nén khí trục vít các nhiệm vụ phối hợp nhuần nhuyễn, phối hợp với nhau để đảm bảo quy trình làm việc của máy bơm hơi nén khí trục vít diễn ra chuẩn chỉnh và mang lại năng suất nến khí cao như thế nào, thông qua bài viết chi tiết thiết bị cấu tạo của máy nén khí trục vít (Phần 2) này nhé!

Van hằng nhiệt

Có vai trò luân chuyển dầu lên giàn làm mát hay đưa thẳng vào đầu nén, tùy thuộc vào nhiệt độ môi trường và nhiệt độ của dầu máy nén khí.

Giàn giải nhiệt khí (két giải nhiệt khí)

 Két giải nhiệt của máy nén khí trục vít có vai trò làm mát khí nén trước khi ra ngoài hệ thống. Vật liệu chủ yếu thường làm bằng nhôm, gồm nhiều rãnh nhỏ giúp tăng lưu lượng khí đi qua.

Giàn giải nhiệt dầu (két giải nhiệt dầu)

Két giải nhiệt dầu máy bơm khí nén trục vít là bộ phận quan trọng, có tác dụng hạ nhiệt dầu máy, giữ nhiệt độ ổn định cho máy nén khí. Két giải nhiệt dầu máy nén khí thường đặt ở vị trí cạnh quạt làm mát trong máy nén khí trục vít, nằm trong bộ két giải nhiệt cho máy bơm khí nén.

Dầu đi qua két giải nhiệt dầu để làm mát, sẽ được đưa trở lại bình dầu và đầu nén để bôi trơn, hấp thụ lượng nhiệt sinh ra do ma sát và sau đó trở lại giàn giải nhiệt. Nhờ vậy mà nhiệt độ đầu nén máy nén khí trục vít luôn đảm bảo ở mức ổn định, ngăn ngừa những hỏng hóc có thể xảy ra.

>>> Xem thêm bài viết: Máy nén khí trục vít là gì? Gồm có mấy loại và được hoạt động như thế nào?

Cốc xả nước tự động

Có tác dụng giúp loại bỏ hoàn toàn lượng nước thừa trong máy ra bên ngoài môi trường. Nếu cốc xả nước tự động không xả nước thì nước sẽ ngưng đọng và đọng lại trong các bình ngưng, đầu nén, bình dầu, đường ống, khí nén có lẫn nước có thể làm ảnh hưởng đến chất lượng sản phẩm. Thậm chí, nó còn có thể gây hỏng hoặc gỉ các thiết bị dụng cụ sản xuất, cũng như giảm chất lượng các sản phẩm của nhà sản xuất.

Thông thường cốc xả nước tự động có 2 loại cốc xả nước dạng cơ và cốc xả nước dạng điện.

- Cốc xả nước dạng cơ: hoạt động giống như một chiếc phao. Khi lượng nước được thu đủ trong bộ bẫy nước, phao nổi lên và  nhờ đó, một lỗ ở dưới đáy của bẫy nước sẽ lộ ra để lượng nước xả ra ngoài. Cho đến khi lượng nước xả hết thì phao sẽ chìm xuống và lỗ xả nước đóng lại để bắt đầu một chu trình mới.

- Cốc xả nước dạng điện: xả nước theo thời gian cài đặt hoặc theo cảm biến mực nước. Với loại cài đặt thời gian, nước sẽ được xả ra ngoài khi đến thời gian cài đặt. Còn đối với loại cảm biến mực nước, nó sẽ chỉ mở khi cảm biến báo đủ lượng nước thu lượm được trong bẫy nước.

Động cơ chính và khớp nối

Động cơ chính của máy nén khí trục vít thường sử dụng động cơ ba pha, tần số 50hz. Công suất tùy vào máy nén khí công suất bao nhiêu thì động cơ bấy nhiêu có công suất. Khớp nối là bộ phận quan trọng của máy nén khí trục vít là nơi kết nối giữa động cơ và đầu nén, có chức năng giảm rung động cơ và lệch tâm

Van điện từ

Van điện từ là thiết bị khí nén hoạt động nhờ tác dụng của điện cơ. Van được điều khiển bằng dòng điện, áp dụng tính chất tác dụng của lực điện từ để đóng và mở van.

Van xả tải

Khi bơm khí nén trục vít chạy, van điện từ mở, lỗ thông hơi lúc này sẽ được đóng và khí nén lúc này sẽ đẩy để mở van xả tải, khí nén theo van đi ra ngoài nhằm mục đích điều chỉnh lưu lượng khí đầu ra của máy nén.

Quạt làm mát

Giải nhiệt bằng gió. Quạt này có vai trò làm mát giàn làm dầu và giàn làm mát khí.

Van an toàn

Tác dụng chính của van là tiêu diệt sự gia tăng đột ngột  hoặc không mong muốn của đại lượng áp suất trong khi làm việc, đảm bảo mức áp suất ổn định tốt nhất dành cho máy và ở mức áp suất này máy có thể làm việc bình thường. Cơ chế làm việc của  van:

Khi ở trong trạng thái bình thường và chưa chịu sự biên động của áp suất, do có lực ép của lò xo phía bên trong nên van an toàn đóng kín, chỉ đến khí áp suất của khí nén tăng lên tới một mức nhất định nào đó và không nằm trong giới hạn an toàn lớn hơn lực căng của lò xo làm cho van an toàn của máy nén khí mở. Ở trạng thái mở khí nén sẽ thoát ra ngoài, giải tỏa lượng  áp suất dư thừa bên trong bình chứa khí , giữ ở mức độ ổn định đảm bảo được an toàn và ổn định.

>>>> Tham khảo thêm: Thương hiệu máy trục vít được ưu chuộng nhất hiện nay

Cảm biến áp suất

Đây chính là thiết bị được dùng để đo áp lực đầu ra của máy nén khí. Chúng được sử dụng để đảm bảo áp suất trong giới hạn cho phép. Bên cạnh nhiệm vụ đo áp suất, cảm biến áp suất này còn giúp đo áp suất trên đường ống khí nén giúp giám sát từng đường ống khí để đảm bảo đủ áp suất sử dụng.

Cảm biến nhiệt độ

Với bất kỳ máy nén khí nào đều có bộ cảm biến nhiệt độ, chức năng của nó là đưa ra những cảnh báo nếu máy nén khí bị nhiệt độ cao và dừng máy nếu máy nén khí vượt quá mức nhiệt độ cài đặt trên máy.

Cảm biến quá tải (cảm biến quá dòng)

Cảm biến quá tải có tác dụng bảo vệ mô tơ không bị cháy trong trường hợp máy hoạt động sai. Khi có trường hợp quá tải xảy ra cảm biến quá tải này sẽ gửi một tín hiệu cảnh báo tới bộ điều khiển để máy có thể tự động bật chức năng bảo vệ máy nén.

------------------------
